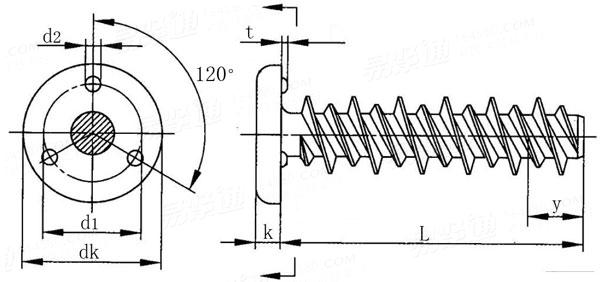

塑料用焊接螺釘 Q 2A8

選擇規格尺寸點擊↓

NST 3

NST 3.5

NST 4

NST 5

NST 6

尺寸單位: mm

掃一掃分享

公差

螺紋規格
d

NST 3

NST 3.5

NST 4

NST 5

NST 6

d_k	最大值
	最小值
k	最大值
	最小值
d₁
d₂	最大值
	最小值
t	最大值
	最小值
y	參考

8.3	9.4	10.9	12.3	14.5
8.1	9.2	10.7	12.1	14.2
1	1.2	1.3	1.7	2.1
0.6	1	1.1	1.5	1.9
6.2	7	8	9.2	10.8
1.1	1.4	1.9	2.1	2.7
0.9	1.2	1.7	1.9	2.4
0.45	0.55	0.7	0.8	1.05
0.35	0.45	0.6	0.7	0.95
1.9	2.4	2.6	3.6	4

采用標準

QC /T 891 - 2011

塑料用焊接螺釘

技術條件和引用標準

螺紋
材料
公差	產品等級
	標準
表面處理	種類
	標準
表面缺陷
驗收及包裝

QC/T 713

含碳量小于或等于0.25%, 且具有可焊性的鋼

A級

GB/T 3103.1

① 不經處理；② 鍍鋅鈍化 Fe/Zn8

QC/T 625

螺紋表面不允許有裂縫、折疊；
螺釘表面不允許有影響使用的裂縫、爆裂、條痕、凹痕、損傷

GB/T 90. 1 、GB/T 90.2

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不銹鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

注：技術數據僅供參考，請以官方原件為準！

類似標準及供貨信息

1	[國標] GB /T 902.4 (PS) - 2010	短周期電弧螺柱焊用焊接螺柱 (PS型帶法蘭的螺紋螺柱) Threaded Studs with Flange for Short-cycle Drawn Arc Stud Welding - PS Type Threaded Stud with Flanged 供應商(1)
2	[美標] IFI 148 (U3) - 2002	U3型平圓頭三點下承接面焊接螺釘 [Table 1] Type U3 Projection Weld Studs
3	[美標] IFI 148 (UR) - 2002	UR型平圓頭環形下承接面焊接螺釘 [Table 4] Type UR Projection Weld Studs
4	[美標] IFI 148 (UC4) - 2002	UC4型平圓頭帶環四點式下承接面焊接螺釘 [Table 6] Type UC4 Projection Weld Studs
5	[美標] IFI 148 (T3) - 2002	T3型平圓頭三點式上承接面焊接螺釘 [Table2] Type T3 Projection Weld Studs
6	[美標] IFI 148 (US3) - 2002	US3型重型平圓頭三點橢圓式下承接面焊接螺釘 [Table5] Heavy Duty Type US3 Projection Welding Studs
7	[美標] IFI 148 (TC4) - 2002	TC4型平圓頭帶環四點式上承接面焊接螺釘 [Table7] Flat Round Head with Rings on Undertake Surface Welding Screws
8	[美標] IFI 148 (TUS3) - 2002	TUS3型平圓頭下承接面焊接螺釘 [table8] Type TUS3 Projection Weld Studs
9	[美標] IFI 148 (TD) - 2002	TD型平圓頭凸焊焊接螺釘 [Table 3] Type TD Projection Weld Studs
10	[德標] DIN 34817 - 2017	焊接螺釘 Weld Screws with Metric Thread
11	[德標] DIN 34817 - 2001	焊接螺釘 Weld Screws with Metric Thread
12	[德標] DIN 32501-1 (GA) - 1991	單點焊接螺釘 Studs for Stud Welding with Tip Ignition; Threaded Bolt
13	[日標] JIS B 1195 - 2009	平圓頭焊接螺釘 Flat Round Head Weld Bolts
14	[日標] JIS B 1195 - 1994	平圓頭焊接螺釘 Flat Head Welding Screws
15	[汽標代號] Q 198	A型承面凸焊螺釘 Weld Screws, Type A 供應商(8)
16	[汽標代號] Q 198B	B型承面凸焊螺釘 Weld Screws, Type B 供應商(3)
17	[汽標代號] Q 198C	C型承面凸焊螺釘 Weld Screws, Type C 供應商(2)
18	[汽標代號] Q 199	端面平圓頭凸焊螺釘 A型 Overhead Projection Weld Bolts - Type A 供應商(2)
19	[汽標代號] Q 199B	端面平圓頭凸焊螺釘 B型 Overhead Projection Weld Bolts - Type B
20	[英標] BS 7670-1 - 1993	米制電阻凸焊用螺釘 [Table 1] Screws for Resistance Projection Welding [Table 1] 供應商(1)
21	[韓標] KS B 1057 - 2001	平圓頭下承面凸焊螺釘 Flat Round Head Weld Screws
22	[標準] YJT 1005	美制種焊螺柱 Spot Welding Stud (ANSI/ASME/IFI)
23	[汽標] QC /T 598 (A) - 1999	平圓頭下承面凸焊螺釘 A型 Weld Bolts, Type A 供應商(1)
24	[汽標] QC /T 599 (A) - 2013	上端面平圓頭凸焊螺栓 A型 Overhead Projection Weld Bolts - Type A
25	[汽標] QC /T 599 (B) - 2013	上端面平圓頭焊接螺栓 B型 Overhead Projection Weld Bolts - Type B
26	[汽標] QC /T 891 - 2011	塑料用焊接螺釘 Welding Screws for Plastic
27	[汽標] QC /T 598 (B) - 1999	平圓頭下承面凸焊螺釘 B型 Weld Bolts, Type B
28	[汽標] QC /T 598 (C) - 1999	平圓頭下承面凸焊螺釘 C型 Weld Bolts, Type C
29	[汽標] QC /T 599 (B) - 1999	上端面平圓頭焊接螺釘 B型 Overhead Projection Weld Bolts - Type B
30	[汽標] QC /T 599 (A) - 1999	上端面平圓頭凸焊螺栓 A型 Overhead Projection Weld Bolts - Type A
